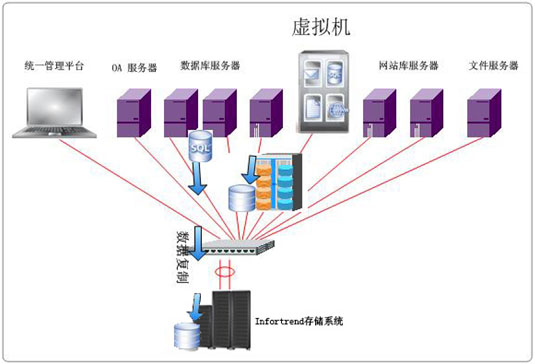

Infortrend——优诺的N+1业务连续性保护方案是基于SAN网络存储架构上的高可用性解决方案；N台被保护的物理机，一台虚拟机服务器和SAN网络存储共同组成N+1的网络存储架构。

该方案中采用的SAN网络存储全部采用了Infortrend的新一代ES DS系列iSCSI磁盘阵列，该系列磁盘阵列不仅有强大的快照功能，还提供了LUN的Mirror/Copy等多种保护功能。Infortrend ES DS系统存储系统提供的iSCSI Target 功能支持双控制器下的四个千兆口IP网络传输。

在iSCSI SAN环境中，iSCSI initiator 可以采用软件或者硬件方式。硬件方式需要在每台被保护的服务器上安装iSCSI HBA 卡或者支持iSCSI功能的网卡。如果用软件方式，Windows系统可以采用Microsoft提供的iSCSI initiator软件，而Linux系统则采用Cisco提供的相关initiator 软件。iSCSI网络存储支持网卡的SAN协议，用户可以采用存储阵列上网卡捆绑的方式来提高存储输入/输出的网络带宽和故障切换功能。（关于iSCSI initiator的详细信息请咨询深圳市优诺信息技术有限公司。）

虚拟机采用了VMWare提供的ESXI免费版虚拟机操作系统平台。

实现原理

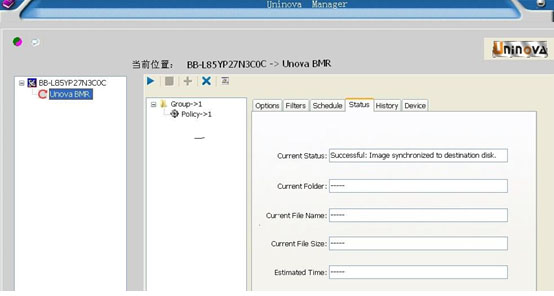

SAN环境下的每台被保护的服务器都可以从Infortrend iSCSI磁盘阵列上得到跟本地硬盘大小相对应的远程存储空间。在每台被保护的服务器上安装优诺提供的BMR软件，BMR软件可以设置本地硬盘（硬盘分区）跟远程磁盘的数据同步，数据同步采用策略设置方式，策略设置的内容包括备份分区的选择，备份文件和文件夹的选择和备份的时间策略等。

优诺BMR的备份缺省备份本地的系统分区，用户可以设置系统加数据分区的备份，也可以设置仅仅备份系统分区。

优诺BMR在系统备份过程中自动对备份的目标盘系统进行P2V处理，备份的目标盘可以通过裸机映射的方式在ESXI中创建新虚拟机用来接管被保护物理机的业务运行。

分钟级业务恢复

我们来分析一下，造成服务器宕机的情况一般可分为三种：

1. 本地硬盘故障和本地软件故障
2. 本地系统硬件故障而造成服务器不能加电
3. 本地系统感染病毒，系统误操作等

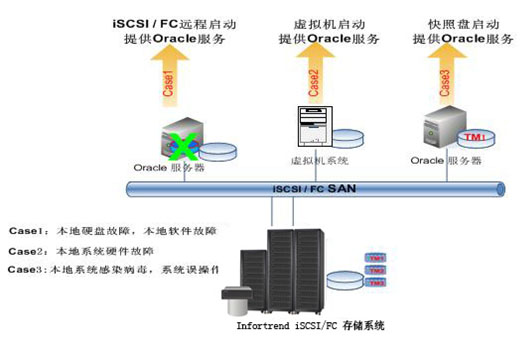

这三种情况下的宕机而造成的业务中断在优诺的UNOVA保护下都可以在分钟级内快速恢复业务。优诺的业务恢复包括iSCSI / FC 远程启动恢复业务，虚拟机启动恢复业务和快照盘启动恢复业务等。具体的业务恢复见下图：

在线恢复本地系统和数据

Infortrend----优诺的UNOVA N+1解决方案在业务恢复的同时，在后台来恢复本地的运行环境（系统，数据和系统运行所需要的配置等）。用户可以通过制定恢复策略来确定本地系统和数据恢复的时间和内容等。

强大的统一管理平台

优诺的统一管理平台管理的功能包括：

1. 在管理平台上设置每台机器备份策略，包括备份的时间设置，备份的内容设置等。
2. 被保护服务器的备份日志查询，包括每次备份的数据量，备份时间，备份是否成功等。
3. 告警功能，统一管理平台监听每台服务器的运行状态；如果某台服务器发生硬件或者软件故障时，统一管理平台会发生告警信息，包括email或者短信通知系统管理员。
4. iSCSI远程启动的相关配置设置等。

跟存储的快照结合保护时间点的数据

Infortrend磁盘阵列上的备份目标盘可以利用磁盘阵列的快照功能对目标盘的数据产生时间点的保护，目标盘的每一份快照都是该时间点的系统运行环境，包括操作系统，配置和数据等。用户可以采用多种方式恢复快照时间的数据，例如用户可以把任一个快照点提升出来，提升的磁盘通过裸机映射的方式创建一个新虚拟机，这个虚拟机就是时间点的运行环境，用户可以查看系统是否中毒，文件是否被误删除等并选择单个文件恢复。用户也可以选择一个快照点进行回滚。

在线P2V，V2P和定制化P2P功能，实现物理机和虚拟机之间的任意接管

优诺BMR在系统备份过程中，自动对备份的目标盘系统进行P2V处理。而V2P的实现则是通过SAN启动的方式实现本地系统和数据的在线恢复。优诺还提供定制化的P2P功能，实现不同硬件物理机之间系统恢复和业务切换。

强大的硬件存储

采用了Infortrend Eonstor DS系统新一代iSCSI网络存储作为系统映像的存放地，Infortrend新一代网络存储支持强大的快照功能，每个LUN大可支持256个快照。在数据保护方面，新一代ES DS系列增加了针对每个LUN的Mirror/Copy 功能，从而对备份的系统映像有多重保护方式。另外的特点还包括：

1. 支持多网卡的捆绑和负载均衡
2. 强大的SANWatch功能平台，让管理更方面和有效
3. 支持绿色存储

客户介绍

普罗米休斯科技（深圳）有限公司是在英国上市的一家高科技制造型企业，公司的关键服务器对工厂的生产和业务运行至关重要。但是原有的IT架构是多台关键服务器都是单机运行， 一旦有服务器由于硬件或者软件损坏时就会造成企业生产的停顿。

公司采用了N+1解决方案对企业的生产管理服务器，邮件服务器等关键服务器进行了保护，保证了这些服务器的不间断运行，同时对服务器的数据做了备份。
